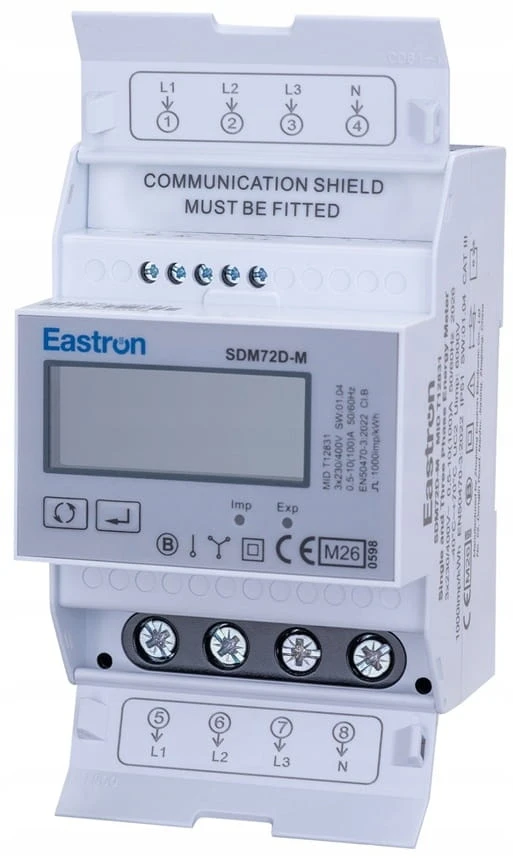

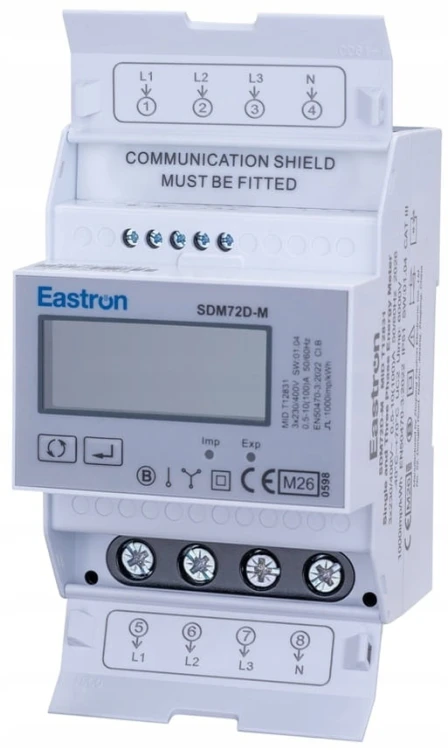

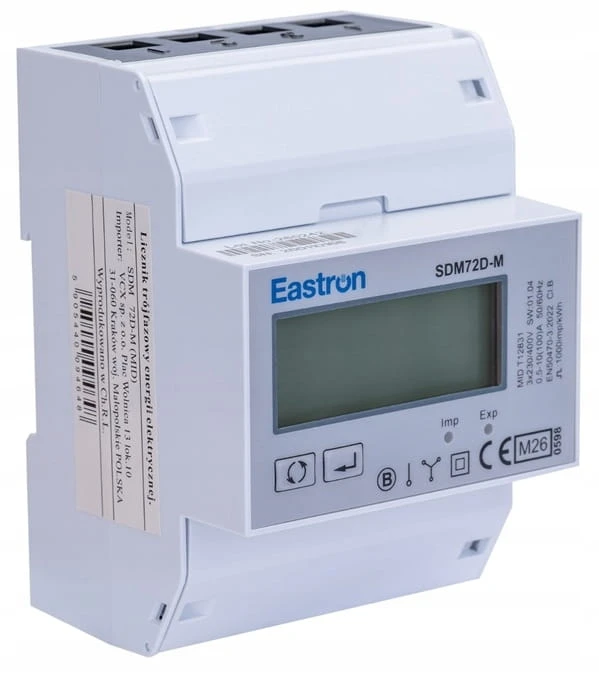

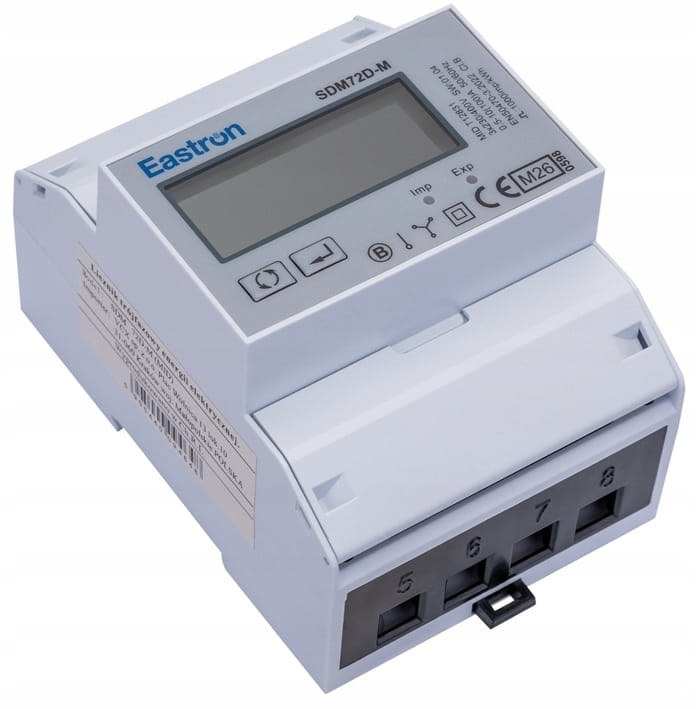

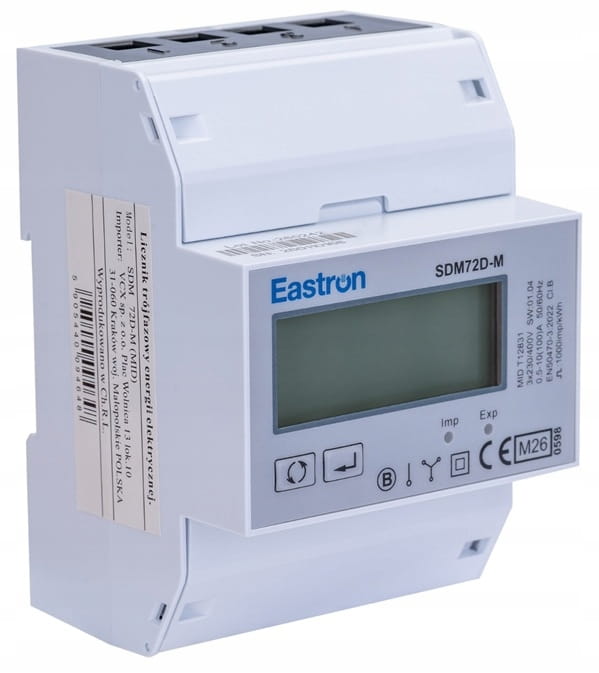

Licznik energii trójfazowy SDM 72 DM MID Modbus

Licznik SDM 72 DM – Modbus mierzy i wyświetla charakterystykę zasilania trójfazowego czteroprzewodowego (3P4W).

1. Umożliwia bezpośredni pomiar prądu do 100 A, bez konieczności stosowania przekładników prądowych (CT).
2. Mierzy i wyświetla napięcie (V), prąd (A), częstotliwość (Hz), współczynnik mocy (PF), moc czynną (W), moc bierną (Var), energię czynną (kWh) oraz energię bierną (kVarh).
3. Licznik umożliwia pomiar energii pobranej (import) oraz oddanej (export) – pomiar dwukierunkowy.
4. Licznik energii z możliwością resetu wskazań.

Posiada wbudowany interfejs komunikacyjny RS485 (Modbus RTU) oraz wyjście impulsowe, umożliwiające integrację z systemami monitoringu energii.

⭕Dane techniczne:

• Napięcie AC (Un): 3×230(400)V; 230V
• Zakres napięcia: 100–277 V L-N
• Prąd bazowy (Ib/Iref): 10A
• Maks. Prąd (Imax): 100A
• Min. Prąd (Imin): 5% Ib/Iref (0,5 A) 0,4%
• Prąd rozruchowy: ≤ 2 W/10 VA dla obwodu pomiarowego napięcia / ≤ 2 VA dla obwodu pomiarowego prądu
• Częstotliwość: 50/60 Hz ±2%
• Wytrzymałość napięcia prądu przemiennego: 4 kV przez 1 minutę
• Wytrzymałość na napięcie impulsowe: 6 kV-1,2/50 μS przebieg 30
• Wytrzymałość na przeciążenie prądowe: Imax przez 0,01 s
• Wyświetlacz: Wyświetlacz LCD z podświetleniem
• Maksymalny odczyt: 999999,9 kWh/kVArh

⭕Środowisko:

• Temperatura pracy: Od -40°C do +70°C
• Temperatura przechowywania i transportu: Od -40°C do +80°C
• Temperatura odniesienia: 23°C±2°C
• Wilgotność względna: 0 do 95%, bez kondensacji do
• Wysokość: 2000m
• Czas rozgrzewania: 5s
• Kategoria instalacji: CAT III
• Kategoria użytkowania: UC2
• Klasa ochrony izolacji: Klasa II (bez uziemienia)
• Środowisko mechaniczne: M1
• Środowisko elektromagnetyczne: E2
• Stopień zanieczyszczenia: 2
• Lokalizacja: suchy

⭕Dane mechaniczne:

• Wymiary szyny DIN: 100 x 72 x 66 mm (wys. x szer. x gł.) DIN 43880
• Montaż: Szyna DIN 35 mm (ścienna lub szafkowa)
• Materiał: samogasnący UL94V-0

⭕Ochrona przed wnikaniem pyłu i wody: IP51 Wyświetlacz przedni, obudowa miernika nieposiadająca stopnia ochrony. Należy zainstalować w obudowie o odpowiednim stopniu ochrony IP.
