LICZNIK ENERGII 3 FAZ TRÓJFAZOWY LCD PRZEKŁADNIK PRĄDOWY MODBUS ZDALNY MID

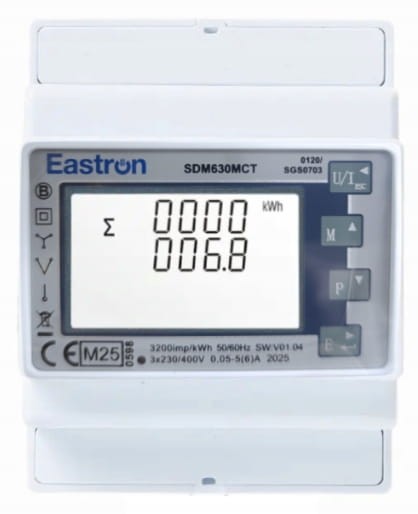

SDM630 MCT Licznik energii trójfazowy z Modbus

⭕SDM 630 MCT to trójfazowy licznik energii elektrycznej montowany na szynę DIN, przeznaczony do precyzyjnego pomiaru zużycia energii oraz monitorowania kluczowych parametrów elektrycznych.

⭕Urządzenie współpracuje z przekładnikami prądowymi (CT) 1/5A i wymaga zasilania pomocniczego AC lub DC.

⭕Dzięki wbudowanemu interfejsowi RS485 Modbus RTU oraz wyjściom impulsowym, licznik umożliwia zdalny odczyt danych i integrację z systemami monitoringu i zarządzania energią.

⭕Główne cechy:

• Pomiar energii elektrycznej oraz wielu parametrów sieciowych
• Obsługa przekładników prądowych 1/5A (CT-operated)
• Komunikacja RS485 Modbus RTU
• Wyjścia impulsowe
• Montaż na szynie DIN
• Wysoka dokładność i niezawodność

⭕Zastosowanie:

• Stacje ładowania pojazdów elektrycznych (EV)
• Instalacje fotowoltaiczne (PV)
• Systemy magazynowania energii
• Inteligentne budynki i automatyka domowa
• Przemysł, obiekty komercyjne, budynki mieszkalne

Dane techniczne

⭕Napięcie i prąd:

• Napięcie AC (Un): 3×230/400V
• Zakres napięcia: 100-276 V AC L-N, max. 276V
• Prąd znamionowy (Iref): 172-480 V AC L-L, max. 480V
• Prąd wejściowy: 5A
• Natężenie prądu wejściowego: 0,05-5(6)A, max. 6A
• Wytrzymałość na prąd przetężeniowy: 20Imax dla 0,5S
• Obwód napięciowy: < 2W/10VA
• Obwód prądowy: < 1VA
• Częstotliwość: 50/60Hz

⭕Zasilanie pomocnicze:

• Zakres roboczy: 100-277 V AC
• Zakres prądu: ≤0.04A
• Zużycie: <10W

⭕Parametry mechaniczne:

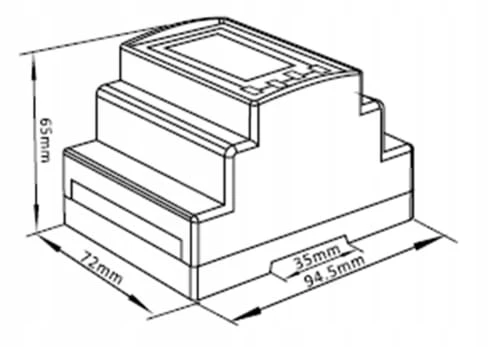

• Wymiary: 72 × 94,5 × 65 mm (szer. × wys.)
• Zgodność wymiarów: wg normy DIN 43880
• Montaż: na szynie DIN 35 mm
• Stopień ochrony obudowy: IP51 (do użytku wewnętrznego)
• Materiał: samogasnący, zgodny z UL94 V-0

⭕Dokładność:

• Napięcie: 0,5% maksymalnego zakresu
• Natężenie: prądu 0,5% nominalnego
• Częstotliwość: 0,2% średniej częstotliwości
• Współczynnik mocy: 1% jedności (0,01)
• Moc czynna (W): ±1% maksymalnego zakresu
• Moc bierna (VAr): ±1% maksymalnego zakresu
• Moc pozorna (VA): ±1% maksymalnego zakresu
• Energia czynna (Wh): Klasa 1 IEC 62053-21
• Energia bierna (VARh): Klasa 2 IEC 62053-21
• Całkowite zniekształcenia harmoniczne: 1% do 31
• Czas odpowiedzi na sygnał: wejściowy skokowy 1s, typowo, do >99% ostatecznego odczytu, przy 50 Hz.

⭕Izolacja:

• Wytrzymałość na napięcie przemienne: 4KV przez 1 minutę
• Wytrzymałość na napięcie impulsowe: 6KV

⭕Środowisko pracy:

• Temperatura pracy: -40℃ do+ 70℃
• Temperatura przechowywania i transportu: -40°C do 80°C
• Temperatura odniesienia: 23℃ ± 2℃
• Wilgotność względna: 0 – 95% bez kondensacji
• Kategoria instalacji: CAT III
• Wysokość instalacji: do 2000 m n.p.m.
• Klasa ochrony: II
• Lokalizacja: środowisko suche
• Czas nagrzewania: 3 sekundy
• Środowisko mechaniczne: M1
• Środowisko elektromagnetyczne: E2
• Środowisko instalacji: montaż na ścianie lub w szafie
• Stopień zanieczyszczenia: 2
