Kompensator mocy biernej SVG 400V 5kVAr

Kompensator aktywny mocy biernej SVG

Nowoczesne urządzenie przeznaczone do kompensacji mocy biernej, filtracji harmonicznych oraz korekcji nierównowagi trójfazowej na końcach linii zasilającej.

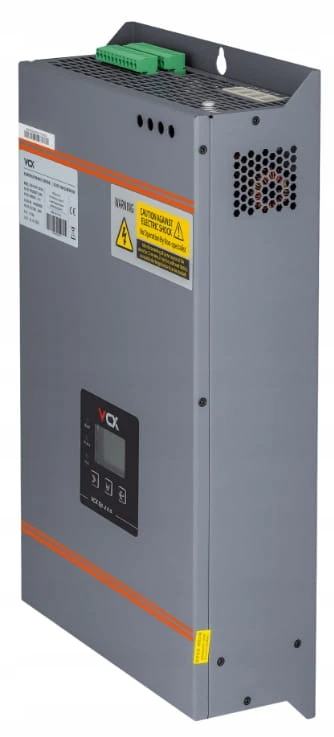

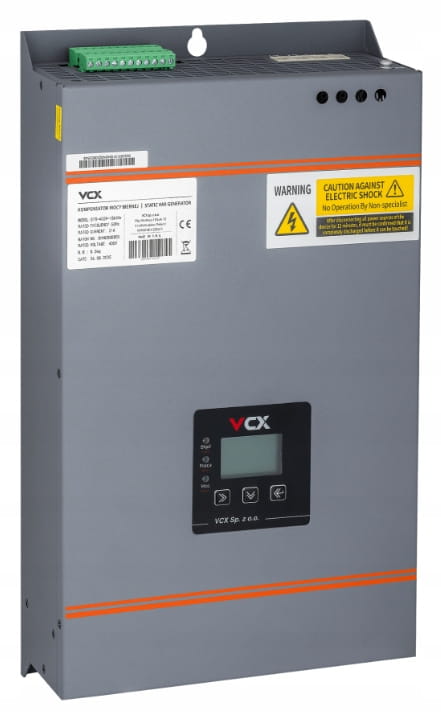

⭕Model SVG jest montowany na ścianie, cechuje się niewielkimi wymiarami, niską wagą oraz pełną funkcjonalnością, co sprawia, że jest idealnym rozwiązaniem zarówno dla małych, jak i średnich instalacji.

⭕Kluczowe zalety:

• Zaawansowany kontroler: Wykorzystuje cyfrowy procesor sygnałowy (DSP) do sterowania procesem kompensacji.
• Szybkie przełączanie: Tranzystor IGBT zapewnia sprawną pracę urządzenia.
• Trójpoziomowa topologia: Zapewnia wysoką efektywność kompensacji i stabilną pracę systemu.

⭕ZAPYTAJ O MONTAŻ / INSTALACJĘ ORAZ POMIARY⭕

⭕Dane techniczne:

• Napięcie wejściowe: 220V ±15% / 400V ±15%
• Liczba faz: Jednofazowe / 3P4W / 3P3W
• Moc: 5kVAr
• Częstotliwość: 50/60Hz ±5 (możliwość ustawienia)
• Czas reakcji: <10ms
• Zakres filtracji: 2–50
• Połączenie równoległe: Do 8 modułów
• Zużycie mocy modułu: <2,5kW
• Sprawność: Do 97,5%
• Zakres przekładni przekładnika prądowego (CT): 50:5 ~ 10000:5
• Zakres mocy wyjściowej: 14 A / 21 A
• Sugerowana moc CT: 5 VA (standard), 10 VA przy większej odległości połączenia
• Poziom ochrony: IP20
• Kolor: Ciemnoszary (P433u)
• Masa netto: 8,5 kg
• Tryb chłodzenia: Inteligentne chłodzenie powietrzem
• Wymiary (mm): 230×400×88

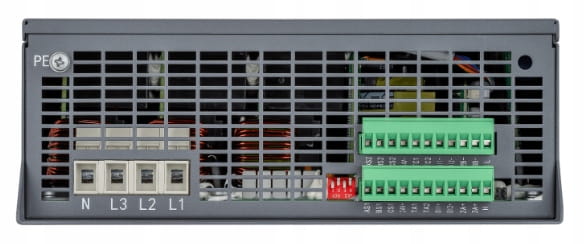

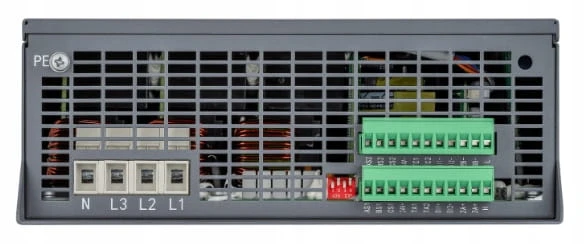

⭕Interfejsy komunikacyjne:

• Styk bezpotencjałowy: EPO / DI / DO
• Komunikacja: RS485 / RS232 / Ethernet

⭕Warunki środowiskowe – lokalizacja użytkowania:

• wewnątrz,
• brak bezpośredniego nasłonecznienia,
• otoczenie wolne od kurzu/gazów żrących/palnych, mgły olejowej, pary wodnej czy soli.
• wysokość pracy: Do 2000 m n.p.m.; powyżej wg GB/T3859.2 konieczna redukcja parametrów.
• zakres temperatury przechowywania: -40°C do +70°C
• zakres temperatury pracy: -25°C do +55°C
• przy przekroczeniu 40°C moc obniżana o 2% na każdy 1°C
• wilgotność: <95% RH, bez kondensacji
• wibracje: <5,9 m/s² (0,6 g)
